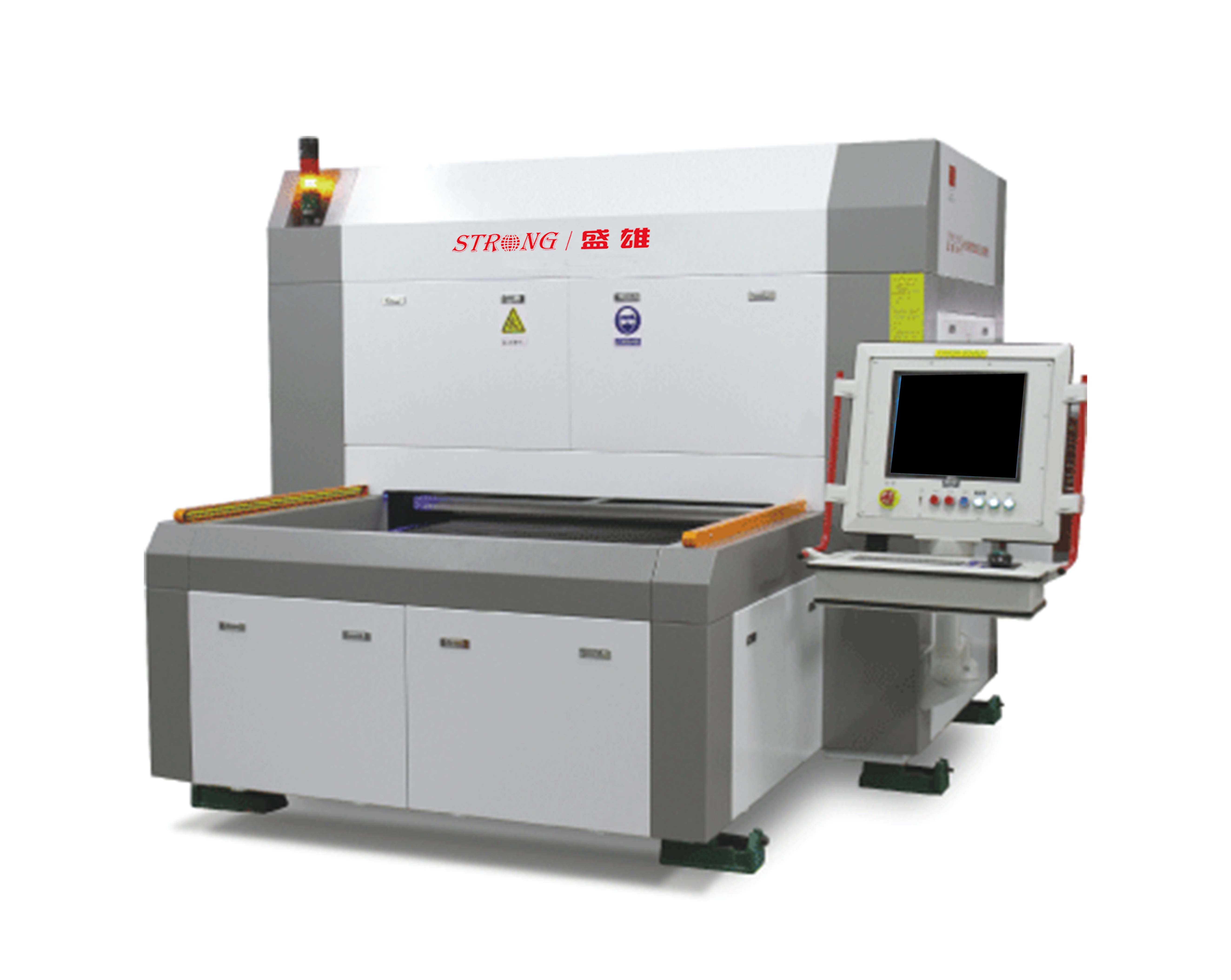

型號：SC-K2100
行業應用：應用于100寸超大尺寸工業教學用電阻、電容式觸摸屏銀漿、ITO、各類金屬導電膜、太陽能光伏硅基板薄膜等產品的蝕刻工藝
激光蝕刻為干式蝕刻，加工制程簡單，所有加工均由軟件自動控制，產品一致性高，良率高達99%；

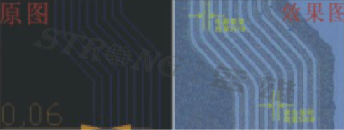

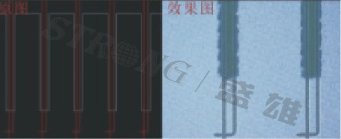

最小蝕刻線寬20μm，支持銀漿線路和ITO一次性同時蝕刻，輕松實現單層多點電容屏傳感器線路蝕刻；
支持CCD視覺自動尋靶，一次性可加工2850mm×1300mm范圍，拼接精度≤±5mm，非常適合大屏幕銀漿或?qū)щ娧趸锉∧ぞ€路蝕刻；
支持多種視覺定位特征，500萬像素單點抓靶時間小于1s，克服了印刷變形過大導致激光蝕刻偏位的問題，定位精度≤±3μm；
激光蝕刻機5萬小時無耗材，免維修，使用成本低，替代黃光制程。
| 光學單元 | ||
|---|---|---|
| 序號 | 項目 | 參數 |
| 01 | 激光器類型 | 1064nm（納秒&皮秒）可選 |
| 02 | 激光功率 | 20W-50W可選 |
| 03 | 光束質量 | M2＜1.3 |
| 04 | 聚焦方式&加工頭數 | 平場聚焦鏡、單頭/雙頭 |
| 06 | 最小聚焦光斑直徑 | Φ15μm |
| 激光加工性能 | ||
|---|---|---|
| 序號 | 項目 | 參數 |
| 01 | 加工速度 | 1000-4000mm/s |
| 02 | 最小蝕刻線寬 | 20μm |
| 03 | 蝕刻線寬精度 | ±1.5μm |
| 04 | 最大工作范圍 | 2.85m*1.3m任意自動拼接 |
