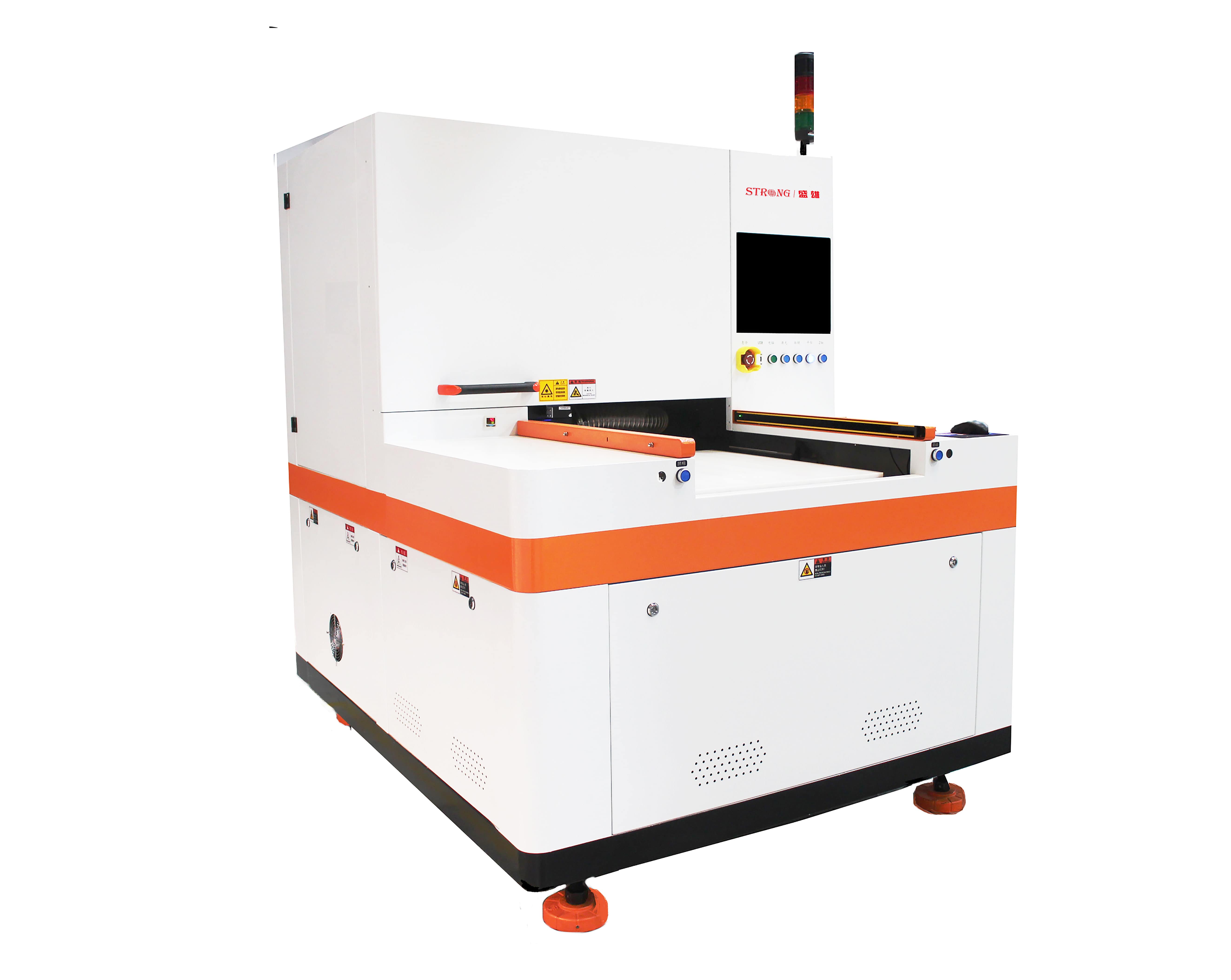

單/雙頭厚膜&薄膜電路激光蝕刻機

型號：SC-K600


行業應用：應用于機電阻式、電容式觸摸屏銀漿線路板、太陽能光伏硅基板薄膜等產品的蝕刻工藝

機器優點

激光蝕刻為干式蝕刻，加工制程簡單，所有加工均由軟件自動控制，產品一致性高，良率高達99%。

最小蝕刻線寬20μm，支持銀漿線路和ITO一次性同時蝕刻,輕松實現單層多點電容屏傳感器線路蝕刻。

CCD視覺自動尋靶，一次性可加工650mm×550mm范圍，拼接精度≤±3μm。

支持多種視覺定位特征，500萬像素點抓靶時間小于1秒鐘，克服了印刷變形過大導致激光蝕刻偏位的問題，定位精度≤±3μm。

激光蝕刻機5萬小時無耗材，免維修，使用成本低，替代黃光制程。

規格參數
光學單元
序號項目參數
01激光器類型532/1064nm（納秒/皮秒可選）
02激光功率
20W
03光束質量M2＜1.3
04聚焦方式&加工頭數平場聚焦鏡單頭、雙頭
05最小聚焦光斑直徑Φ20μm/Φ10μm
激光加工性能
序號項目參數
01加工速度1000-4000mm/s
02最小蝕刻線寬20μm
03蝕刻線寬精度±3μm
04最大工作范圍650mm*650mm任意自動拼接
樣品展示

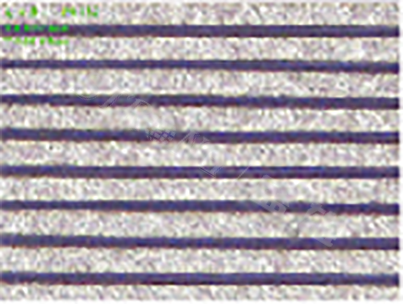

  • 樣品1.png

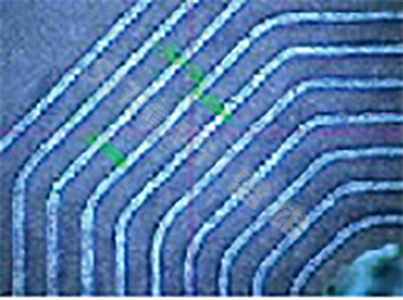

  • 樣品2.png
  • 樣品3.png

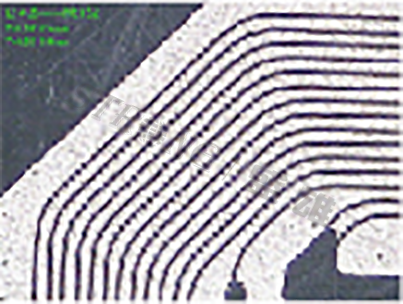

  • 樣品4.png
